点击图片查看原图传动比： 2:1
尺寸： 150kN
不同转速下的允许扭矩（输出轴） min-1：
100 500 1000
675 670 664
转动惯量 kg cm²：206.407
F 径向 N：2500
体重公斤：82.1
带凹槽和固定螺钉的联轴器
材质：按表，抗扭，
键槽：DIN 6885/1-P9
弹性体星“红色”：
材质：聚氨酯
中等，良好的缓冲性
非常好的耐用性
温度范围：-20°C 至 +70°C
降至 -30°C，至 +100°C (Mx0.55)
标准孔“d”mm
KUZ-09 U, 5*, 6, 7, 8, 9
KUZ-14 U、9、11、14
KUZ-19 U、11、14、16、19
KUZ-24U、11、14、16、19、19L、20、24
KUZ-28 U、14、16、19、20、24、25、28
KUZ-38U、25、28、28L、32、38
KUZ-45 U、25、28、32、38、42、45
KUZ-55U、28、42、48、55
U = 未钻孔 (KUZ-14 & KUZ-19
预钻孔 Ø6.3 毫米）
L = 长轮毂
材质：高强度铝材
通过半壳方便径向安装
高同心度，高夹紧力
较低的转动惯量
使用夹紧轮毂代替滑键无级调节
键槽按要求
弹性体 - 星形“ZIMM-green”：
永久无间隙和减振
肖氏硬度 64D
温度范围：0°C 至 +70°C
降至 -20°C，至 +100°C (Mx0.55)
通过使用半壳联轴器
安装固定后的连接轴
安装驱动轴。 连接轴简单
使用放置在销和联轴器半壳上
使用扭矩扳手的安装螺钉
修复表（无键）

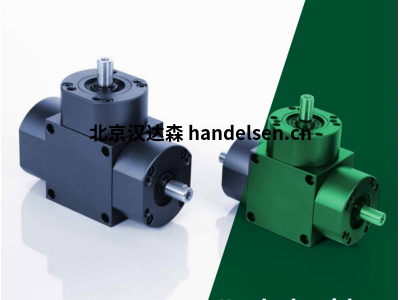

zimm KSZ-H-150-L-2:1型减速机
