德国ZIMM

zimm公司

供应产品：

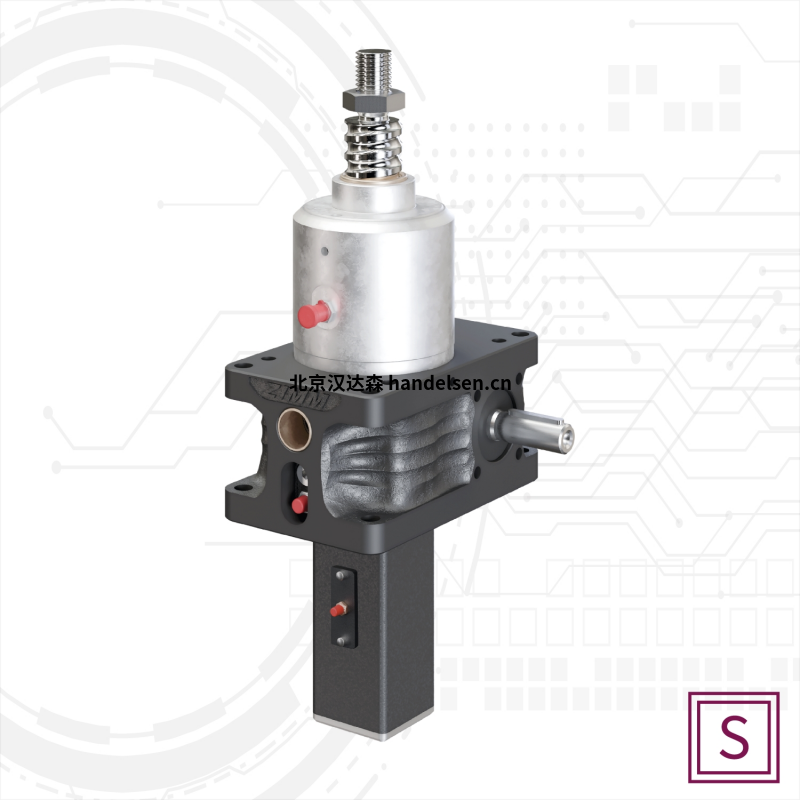

千斤顶ZE系列

千斤顶ZE-H系列

千斤顶Z系列

千斤顶GSZ系列

锥齿轮箱KSZ-H系列

连接轴和联轴器

组合伞齿轮箱，

螺旋千斤顶系统，

联轴器，

连接轴，

电机和电机法兰，

产品介绍

GSZ系列齿轮用于需要光滑表面的地方。这些齿轮可以更容易地清洁。通过增加润滑剂量来改善散热

灵活性与设计和效率相结合是这些齿轮箱的特点。有 6 种尺寸可供选择 2.5kN – 100kN

2.5 kN 16x4-R 梯形螺纹

5 kN 18x4-R 梯形螺纹

10 kN 20x4-R 梯形螺纹

25 kN 30x6-R 梯形螺纹

50 kN 40x7-R 梯形螺纹

100 kN 55x9-​​R 梯形螺纹

zimm GSZ-5-RN型       负载5KN         减速比4:1      每转行程1.0mm

zimm CSZ-50-RN型     负载20KN       减速比7:1      每转行程1.0mm



KSZ-H系列精度、功率密度和平稳运行，以及提供有效防腐蚀保护的高质量双组分涂层。

此外，由于特殊的孔不仅可以像往常一样通过内螺纹进行螺纹连接，还可以从上方进行螺纹连接。

小尺寸大扭矩传输半壳联轴器。材质：高强度铝材。

L和T规格可提供您七种不同的尺寸。

zimm KSZ-H-25-L型             传动比1:1        负载25KN      重量3.1kg

zimm KSZ-H-5-L/T型           传动比1:1         负载5KN       重量4kg

zimm KSZ-H-10-L型            传动比2:1         负载10KN     重量3.1kg

zimm KSZ-H-150-L型          传动比2:1         负载150kN    重量82.1kg



ZE系列的特性包括性能和占空比。灵活性与设计和效率相结合是这些齿轮箱的特点。旋入式肩带的弹性。

均匀的表面带来高质量的防腐蚀保护，与现有结构的兼容性，通过增加润滑剂量来改善散热。

有 8 种尺寸可供选择  5kN – 200kN

zimm ZE-5-SN型          传动比 4：1       负载 5KN          转速：1500转

zimm ZE-35-SN型        传动比7：1        负载35KN         转速：1500转

zimm ZE-100-R型         传动比9:1          负载100KN       转速：1500转

zimm ZE-50-S型           传动比7：1        负载50KN        转速：1500转

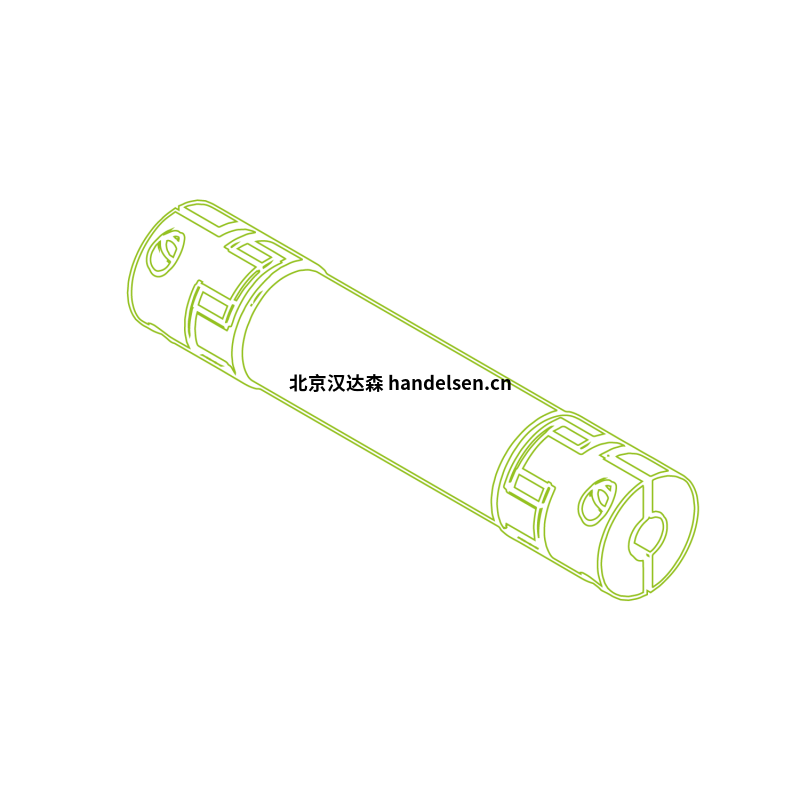

带凹槽和固定螺钉的联轴器，带键槽的标准联轴器和锁紧螺钉，扭转灵活且免维护，弹性体 - 星形。

额定扭矩3Nm,最大扭矩6Nm良好的缓冲,非常好的疲劳强度,温度范围：-20°C 至 +70°C



材质：强度铝,通过半壳方便径向安装,夹紧力

较低的质量转动惯量,使用夹紧轮毂代替滑键无级调节,根据要求提供键槽

弹性体 - 星形,永久无游隙和减振,肖氏硬度 64D。同心度，夹紧力，较低的质量转动惯量。

zimm VWZ-80-LA 1800-20/25型       尺寸：VWZ-80      额定扭矩：405Nm     最大扭矩810Nm

zimm VWZ-30-LA180-12-14型          尺寸：VWZ-30      额定扭矩：16Nm      最大扭矩32Nm
